В данной статье речь пойдет о расчете токоограничивающего резистора для светодиода.
Расчет резистора для одного светодиода
Для питания одного светодиода нам понадобится источник питания, например две пальчиковые батарейки по 1,5В каждая. Светодиод возьмем красного цвета, где прямое падение напряжения при рабочем токе 0,02 А (20мА) равно -2 В. Для обычных светодиодов максимально допустимый ток равен 0,02 А. Схема подключения светодиода представлена на рис.1.
Рис.1 – Схема подключения одного светодиода
Почему я использую термин «прямое падение напряжение», а не напряжение питания. А дело в том, что параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде, что означает величину напряжения на выходе светодиода при прохождении через него номинального тока. Значение напряжения, указанное на упаковке, отражает как раз падение напряжения. Зная эту величину, можно определить оставшееся на светодиоде напряжение. Именно это значение нам нужно применять в расчетах.
Прямое падение напряжение для различных светодиодов в зависимости от длины волны представлено в таблице 1.
Таблица 1 — Характеристики светодиодов
| Цветовая характеристика | Длина волны, нМ | Напряжение, В |
|---|---|---|
| Инфракрасные | от 760 | до 1,9 |
| Красные | 610 — 760 | от 1,6 до 2,03 |
| Оранжевые | 590 — 610 | от 2,03 до 2,1 |
| Желтые | 570 — 590 | от 2,1 до 2,2 |
| Зеленые | 500 — 570 | от 2,2 до 3,5 |
| Синие | 450 — 500 | от 2,5 до 3,7 |
| Фиолетовые | 400 — 450 | 2,8 до 4 |
| Ультрафиолетовые | до 400 | от 3,1 до 4,4 |
| Белые | широкий спектр | от 3 до 3,7 |
Точное значение падения напряжения светодиода, можно узнать на упаковке к данному светодиоду или в справочной литературе.
Сопротивление резистора определяется по формуле:
R = (Uн.п – Uд)/Iд = (3В-2В)/0,02А = 50 Ом.
где:
- Uн.п – напряжение питания, В;
- Uд — прямое падение напряжения на светодиоде, В;
- Iд – рабочий ток светодиода, А.
Поскольку такого сопротивления в стандартном ряду нет, выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 51 Ом.
Чтобы гарантировать долгую работу светодиода и исключить ошибку в расчетах, рекомендую при расчетах использовать не максимально допустимый ток – 20 мА, а немного меньше – 15 мА.
Данное уменьшение тока никак не скажется на яркости свечения светодиода для человеческого глаза. Чтобы мы заметили изменение яркости свечения светодиода например в 2 раза, нужно уменьшить ток в 5 раза (согласно закона Вебера — Фехнера).

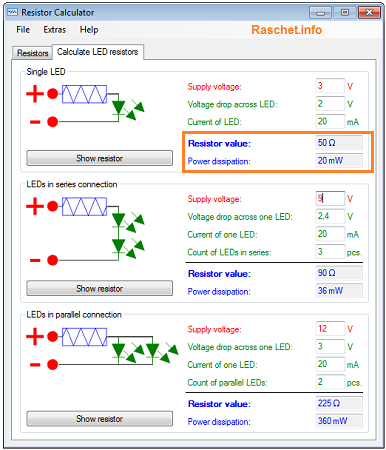

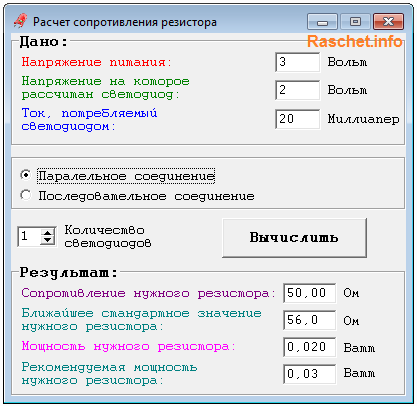

В результате мы получим, расчетное сопротивление токоограничивающего резистора: R = 50 Ом и мощность рассеивания Р = 0,02 Вт (20мВт).
Расчет резистора при последовательном соединении светодиодов
В случае расчета резистора при последовательном соединении, все светодиоды должны быть одного типа. Схема подключения светодиодов при последовательном соединении представлена на рис.2.
Рис.2 – Схема подключения светодиодов при последовательном соединении
Например мы хотим подключить к блоку питания 9 В, три зеленых светодиода, каждый по 2,4 В, рабочий ток – 20 мА.
Сопротивление резистора определяется по формуле:

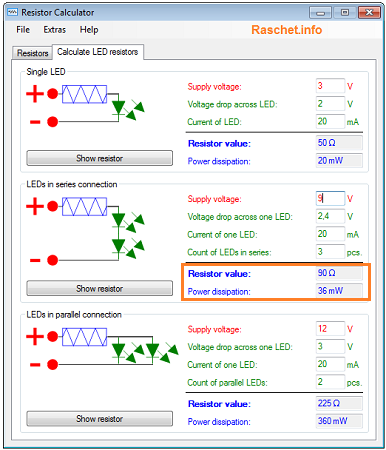

R = (Uн.п – Uд1 + Uд2 + Uд3)/Iд = (9В — 2,4В +2,4В +2,4В)/0,02А = 90 Ом.
где:
- Uн.п – напряжение питания, В;
- Uд1…Uд3 — прямое падение напряжения на светодиодах, В;
- Iд – рабочий ток светодиода, А.
Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 91 Ом.
Расчет резисторов при параллельно – последовательном соединении светодиодов
Часто на практике нам нужно подключить к источнику питания большое количество светодиодов, несколько десятков. Если все светодиоды подключить последовательно через один резистор, то в таком случае напряжения на источнике питания нам не хватит. Решением данной проблемы является параллельно-последовательное соединение светодиодов, как это показано на рис.3.
Исходя из напряжения источника питания, определяется максимальное количество светодиодов, которые можно соединить последовательно.
Рис.3 – Схема подключения светодиодов при параллельно — последовательном соединении
Например у нас имеется источник питания 12 В, исходя из напряжения источника питания максимальное количество светодиодов для одной цепи будет равно: 10В/2В = 5 шт, учитывая что на светодиоде (красного цвета) падение напряжения — 2 В.
Почему 10 В, а не 12 В мы взяли, связано это с тем, что на резисторе также будет падение напряжения и мы должны оставить, где то 2 В.
Сопротивление резистора для одной цепи, исходя из рабочего тока светодиодов определяется по формуле:
R = (Uн.п – Uд1 + Uд2 + Uд3+ Uд4+ Uд5)/Iд = (12В — 2В + 2В + 2В + 2В + 2В)/0,02А = 100 Ом.
Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 110 Ом.
Количество таких цепочек из пяти светодиодов параллельно соединенных практически не ограничено!
Расчет резистора при параллельном соединении светодиодов
Данное подключение является не желательным и я его не рекомендую применять на практике. Связано это с тем что, у каждого светодиода присутствует технологическое падение напряжения и даже если все светодиоды из одной упаковке – это не является гарантией, что у них падение напряжение будет одинаково из-за технологии производства.
В результате у одного светодиода, ток будет больше чем у других и если он превысить максимально допустимый ток, он выйдет из строя. Следующий светодиод перегорит быстрее, так как через него уже будет проходить оставшийся ток, распределенный между другими светодиодами и так до тех пор, пока все светодиода не выйдут из строя.
Рис.4 – Схема подключения светодиодов при параллельном соединении
Решить данную проблему можно подключив к каждому светодиоду свой резистор, как это показано на рис.5.
Рис.5 – Схема подключения светодиодов и резисторов при параллельном соединении
