Кабель АСБ с пропитанной бумажной изоляцией на напряжение до 6 кВ

В данной статье я буду рассматривать пример проверки кабеля на невозгорание при воздействии тока к.з согласно рекомендаций №Ц-02-98(Э). В ПУЭ о данной проверке кабеля на невозгорание ничего не написано. Данный циркуляр носит рекомендательный характер.

Но как показала практика, в целях повышения надежности работы электроустановок и предотвращения пожаров в кабельных сооружениях энергетических объектов, следует выполнять проверку кабеля на невозгорание при воздействии тока к.з во избежание разрыва оболочек и разрушения концевых заделок с возгоранием кабелей.

Вот, что говорится в самом циркуляре №Ц-02-98(Э):

Циркуляр №Ц-02-98(Э)
Таблица 11.2 - Значения расчетных температур нагрева токопроводящих жил кабелей при проверке на невозгорание и при определении пригодности кабелей к дальнейшей эксплуатации при длительности токов КЗ до 4 с

Пример

Ток к.з. на шинах питающей подстанции составляет 13250 А при напряжении 6,3 кВ. Время действия резервной защиты 3 сек. Требуется выполнить проверку на невозгорание при воздействии тока к.з. для кабеля марки АСБ 3х185 мм2, длиной 2 км, кабель прокладывается в земле по территории металлургического комбината в г. Выкса Нижегородская область.

Решение

1. Определяем значение температуры жилы до к.з. по выражению (3) №Ц-02-98(Э):

Определяем значение температуры жилы до к.з. по выражению (3) №Ц-02-98(Э)

где: Qo — фактическая температура окружающей среды, определяем по СНиПу 23-01-99 таблица 3, принимаем для наиболее тяжелого режима питания, а именно июль – 18,9 °С;

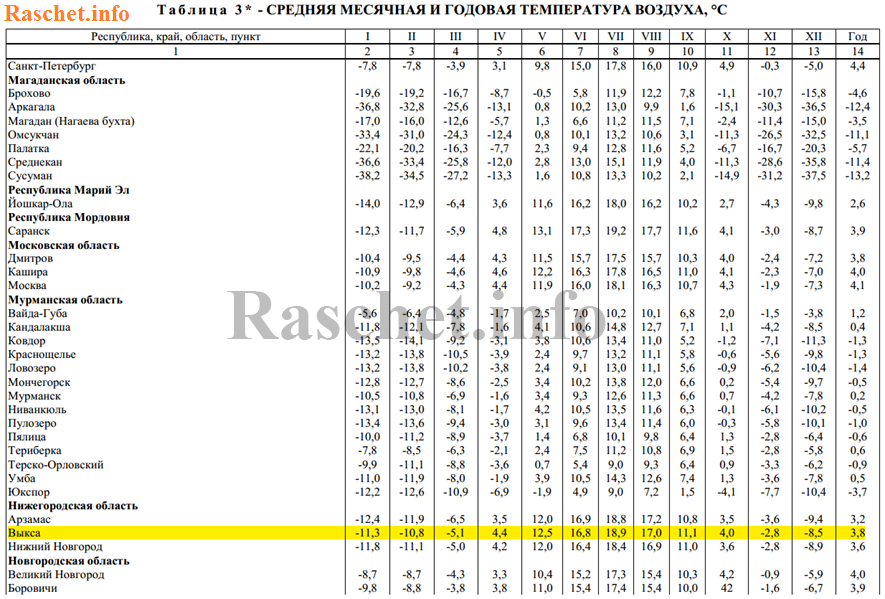

Таблица 3 СНиП 23-01-99
  • Qдд — длительно допустимая температура токопроводящих жил кабеля равна — 70°С, согласно каталога ОАО «Севкабель — Холдинг».
Таблица 1 - Техническая информация на кабель АСБ по каталогу ОАО Севкабель - Холдинг

Если же данную информацию вы не нашли у производителя кабелей, можно воспользоваться ПУЭ. Например для данного кабеля, согласно ПУЭ 7-изд. п.1.3.12 температура жил равна +65°С для кабелей с бумажной пропитанной изоляцией;

ПУЭ 7-изд. п.1.3.12
  • Qокр — температура окружающей среды: для кабелей в земле 15°С, для кабелей на воздухе 25°С;
  • Iраб — рабочий ток, составляет 220 А;
  • Iдд — длительно допустимый ток нагрузки кабеля, определяем по каталогу ОАО «Севкабель — Холдинг» таблица 2 и равный 307 А.
Таблица 2 - Длительно допустимые токовые нагрузки силовых кабелей с пропитанной бумажной изоляцией по каталогу ОАО Севкабель - Холдинг

2. Определяем значение коэффициента K по выражению (2) №Ц-02-98(Э):

Определяем значение коэффициента K по выражению (2) №Ц-02-98(Э)

3. Определяем значение температуры жил в конце к.з. (Qк) используя номограмму для выбора силовых кабелей при токах к.з. (рис. 11.1).

Рис. 11.1. Номограмма для выбора силовых кабелей при токах КЗ

На номограмме по шкале абсцисс, где отложены значения температуры жилы до к.з.(Qн), откладываем величину Qн = 47,17 °С и из этой точки восстанавливаем перпендикуляр до пересечения с кривой K. В моем случае это кривая K = 0,7, (значение K = 0,702 я округляю до 0,7). Точка пересечения с кривой K = 0,7, перенесенная на ось ординат дает Qк = 325 °С. Полученное значение Qк сравниваем с допустимой температурой жил, при которой не происходит возгорание кабеля, в соответствии с таблицей 2 №Ц-02-98(Э).

Для бронированных кабелей с пропитанной бумажной изоляцией на напряжение до 6 кв, температура жил кабеля составляет — 400 °С > Qк = 325 °С (условие выполняется).

Для упрощения расчетов я прикладываю не большую программку в Excel для проверки кабеля на невозгорание и сам циркуляр №Ц-02-98(Э) в двух форматах: doc и pdf.
